該小區(qū)建筑外墻為薄抹灰外墻外保溫系統(tǒng)，表面裝飾為外墻磚，保溫為擠塑板外墻外保溫，出現(xiàn)大面積瓷磚脫落，對小區(qū)人員和財(cái)產(chǎn)安全造成極大的隱患，經(jīng)物業(yè)公司邀請，我公司技術(shù)人員現(xiàn)場進(jìn)行了現(xiàn)場勘查并提供了處理方案。

分析如下：

一、建筑外墻瓷磚脫落現(xiàn)狀：

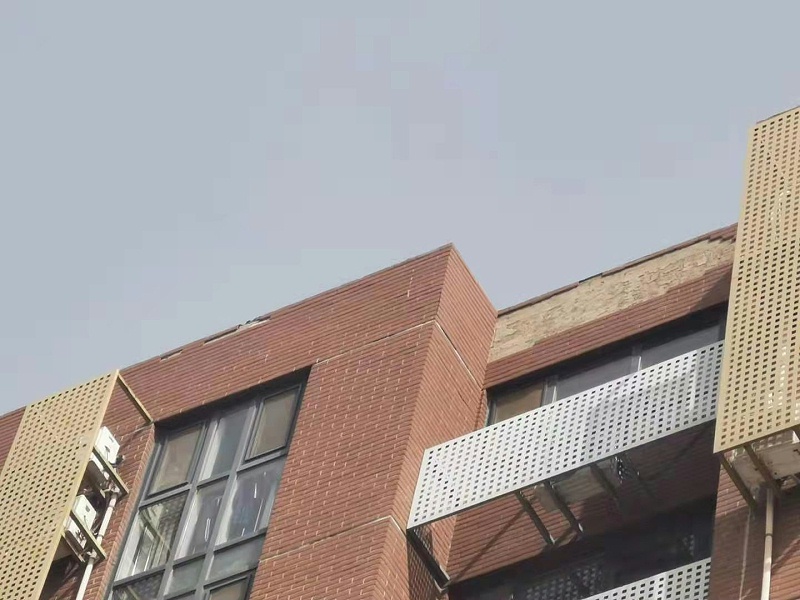

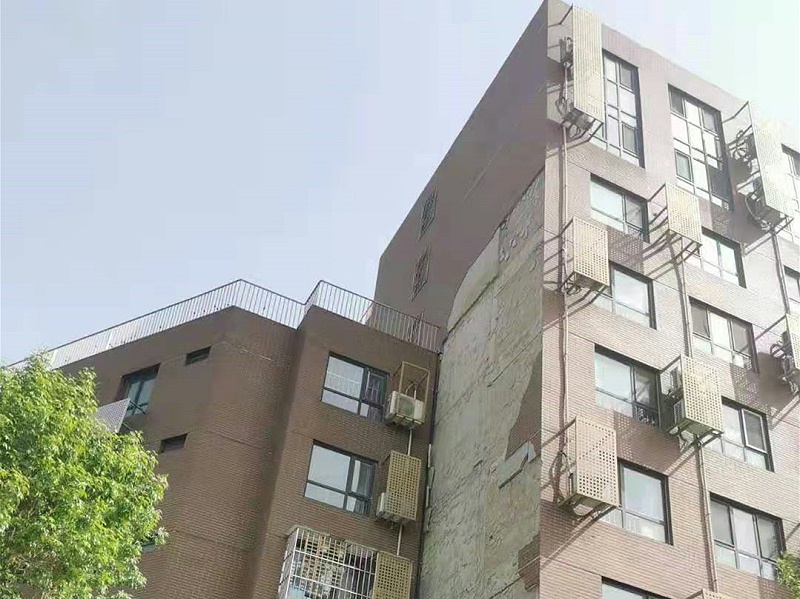

如圖，建筑外墻出現(xiàn)大面積外墻保溫和外墻瓷磚的脫落，脫落層均為外墻外保溫板與墻面基層之間。

二、外墻保溫瓷磚裝飾層結(jié)構(gòu)分析：

經(jīng)現(xiàn)場檢查，建筑外墻結(jié)構(gòu)為：

鋼筋混凝土框架結(jié)構(gòu)，輕體磚砌筑，表面抹灰，薄抹灰擠塑保溫板外墻保溫系統(tǒng)，耐堿網(wǎng)格布（非鍍鋅鋼絲網(wǎng)），最外層為粘貼外墻瓷磚，劈開磚類型，勾縫；從外墻瓷磚脫落物可觀測看出。

三、外墻瓷磚脫落原因分析:

現(xiàn)場勘察，存在三個(gè)脫開剝離位置：

第一個(gè)脫離在外墻磚的粘接層與擠塑板之間；

第二個(gè)脫離層在擠塑板的粘接層與擠塑板之間；

第三個(gè)脫離層出現(xiàn)在擠塑板的粘接層與基層墻體之間。

上訴三個(gè)層次之間，按照國家規(guī)范要求，其粘結(jié)強(qiáng)度，分別應(yīng)為：0.1MPa、0.1MPa和0.6MPa。

根據(jù)這些情況分析，脫落原因如下:

1、擠塑聚苯保溫板兩側(cè)均出現(xiàn)脫離，說明，擠塑聚苯板兩側(cè)的粘接強(qiáng)度嚴(yán)重不足，分析原因?yàn)椋瑪D塑板表面未涂刷有效的界面劑，導(dǎo)致出現(xiàn)脫落。這一點(diǎn)是許多外墻保溫公司容易忽略的一下；

2、粘接劑未有效攪拌、或使用時(shí)超過允許的擱置時(shí)間，導(dǎo)致其粘接能力下降；

3、從墻體圖上可以看出，擠塑聚苯板站界面劑嚴(yán)重不足，按照規(guī)范要求，粘結(jié)面積應(yīng)在70%以上；

4、存在未設(shè)置伸縮縫，墻體內(nèi)部應(yīng)力過大的原因；

四、外墻瓷磚瓷磚脫落整治方案

分析，當(dāng)初擠塑板表面應(yīng)未涂刷有效的界面劑，所以該建筑的外墻瓷磚保溫加固維修方案，不能采用博贏保溫注漿加固技術(shù)，最好是整體拆除后修復(fù)。但從經(jīng)濟(jì)角度考慮，可以采用錨栓加固保溫板的措施，但是，這個(gè)措施不能解決瓷磚層與保溫層之間的脫落問題。從安全和成本兩房年綜合考慮，建議以下方案處理：

1、全面排查此狀狀況，將出現(xiàn)明顯空鼓的外墻保溫和外墻瓷磚摘除；

2、基層做界面處理，重新恢復(fù)保溫板和粘貼瓷磚，建議采用保溫和整體性能更穩(wěn)定的石墨聚苯版恢復(fù)，而非原有的擠塑聚苯板，目前出現(xiàn)問題的外墻保溫，幾乎都是擠塑聚苯板；

3、外墻瓷磚與保溫板之間出現(xiàn)空鼓的，排查拆除外墻瓷磚，錨栓加固擠塑聚苯板。涂刷界面劑，聚合物砂漿內(nèi)嵌鍍鋅鋼絲網(wǎng)做面層，粘貼外墻劈開磚，如果采用質(zhì)感涂料仿磚工藝更佳；

4、定期排查，發(fā)現(xiàn)隱患，及時(shí)處理，建議一年兩次。分別在春季和秋季。
