外墻保溫維修開裂，是最常見的外墻保溫維修項目，外墻保溫開裂原因有很多，又時常發生，如果不能及時修復，就會造成外墻滲漏水，及外墻保溫脫落等現象，所以一旦發現外墻保溫開裂就要及時進行修復，導致外墻保溫開裂的原因有哪些呢？

一、分析外墻保溫開裂的現狀

大模外置外保溫系統是指施工時將保溫板放置于模板內側，與混凝土墻一體澆筑形成的外保溫系統，它適用于采用現澆混凝土墻的高層建筑。按照抹灰厚度可分為薄抹灰的無網現澆系統和厚抹灰的有網現澆系統。

此類外墻保溫維修做法的優點是保溫板與基層粘結牢靠，無空腔，對抵抗高層建筑負風壓影響非常有效。但是在實際應用中，其存在很多缺陷和不足：

1 容易產生龜裂

現澆混凝土外墻外保溫系統采用的厚抹灰。一般需要做10-25mm厚的找平層，找平材料容易發生龜裂。

找平層、抗裂層、涂料層界面多，任何一層附著不夠或收縮差距大（不協同）易空鼓、龜裂。保溫層與保護層導熱系數差距太大易龜裂。

2 保溫板縫開裂隱患

2.1 保溫板一般寬度為1.2m，高度與層高一致，應力累積效應大，水平保溫板，板縫之間易開裂。

2.2澆筑墻體時，水泥砂漿容易灌入保溫板縫處產生“碰頭灰”，從而形成不同材料界面，受熱時變形導致板縫開裂。

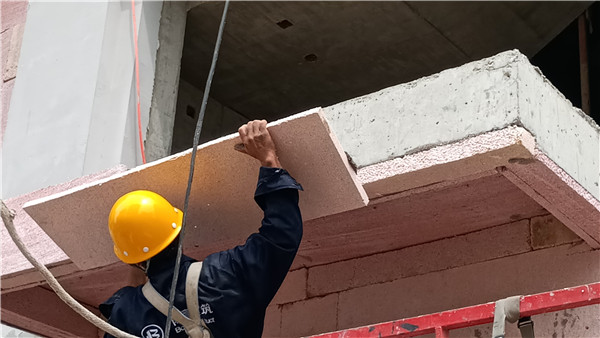

2.3部分墻體為后砌填充墻，需要手工后貼砌保溫板，與澆筑成型的墻體形成了不同材料界面，易產生開裂。

3 滲水開裂隱患

3.1墻體整體澆筑時，固定模板的夾具是內外貫通的，盡管拆模后會封堵，但如果墻面發生沉降開裂，則貫通孔就會隨著開裂，引起孔洞滲水。

3.2窗臺部位填充墻處本身就存在不同材料界面，容易開裂，如果做成“外高內低型”窗臺，極容易發生滲水導致開裂。

二、解決外墻保溫開裂的措施

1.從材料選擇方面的措施

1.1找平材料的選擇

對于現澆混凝土外墻外保溫系統（有網現澆系統）需要找平層，一般采用聚合物水泥砂漿，如果聚合物水泥砂漿柔性不夠，容易開裂。因此建議選擇導熱系數較小、有一定韌性的找平砂漿材料，能夠有效防止保溫開裂。

1.2抹面層的選材：抹面層的選擇是最關鍵的，研究發現解決外保溫系統開裂問題，抹面層的選擇至關重要。

1.2（1）選擇密度小，導熱系數小于0.15W/(m.K)的抹面砂漿材料，以降低抹面的溫度差，提高抹面與保溫層的相容性。

1.2（2）選擇柔韌性小于50mm或動態抗開裂性0.08mm以上的抹面砂漿，確保材料的柔性。盡管壓折比也能在一定程度上表征材料柔性，但壓折比小的材料其柔性不一定適合外保溫系統。

1.2（3）應注重抹面砂漿與網的結合能力，只有二者結合的好，才能充分發揮抹面層的抗裂作用。下表為天補經研究建議的抹面層（抹面砂漿和網）整體性能指標。

檢驗項目名稱及單位 技術指標

斷裂拉伸強度，KN/m ≥15.0

斷裂位移，mm/m ≥15.0

2. 從外墻保溫施工工藝方面解決保溫開裂的措施

2.1大模外置外保溫系統保溫板與板之間的接縫，應在大面抹灰之前，采用抹面砂漿粘貼配套性網格布預處理，提高系統抗裂性。

2.2找平層施工時，應根據平整度情況采取多遍施工，一次找平最大厚度處不宜超過15mm，同時待上層干燥后在進行下一道找平施工。

2.3應對墻面進行分格設計，避免應力集中，形成應力釋放點。

2.4找平材料上墻后應充分干燥，建議養護14d后進行抹面砂漿施工。

2.5網格布建議位于抹面層外側1/2-1/3處，以發揮抹面層最大的抗裂效果。

以上為外墻保溫開裂的原因和處理方法，如需技術支持請聯系博贏建筑

北京博贏建筑專注于建筑外墻裝飾裝修，是一家為客戶提供外墻設計、采購、施工一站式解決方案的公司。公司為別墅、會所、住宅樓、寫字樓，和其他一些大型建筑的外墻，提供整體設計、施工服務；同時提供外墻保溫施工方案、外墻瓷磚翻新維修、外墻石材翻新、屋面瓦翻新維修等專項工程的設計安裝服務。

咨詢熱線：188 1026 5310

轉載請注明出處：http://www.qhd99.cn
